Spring MVC의 구조 - HandlerMapping과 HandlerAdapter 동작 방식



1. INTRO

Spring MVC의 구조를 공부하던 도중 HandlerMapping과 HandlerAdapter의 동작방식이 잘 이해되지 않아 따로 정리해보게 되었다.

---

2. 주요 객체

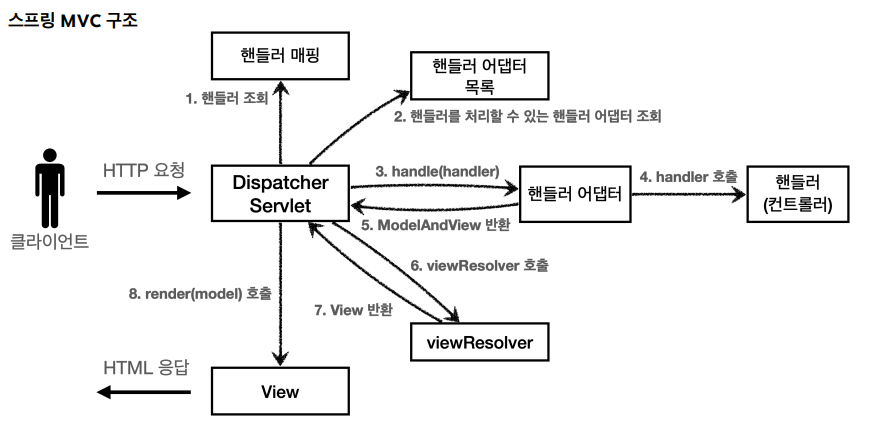

출처: 김영한님의 spring mvc1 - 스프링 MVC 이해 강의자료

Spring MVC에는 다양한 객체들이 있지만 이 글에선 DispatcherServlet, HandlerMapping, HandlerAdapter 위주로 적고자한다.

DispatcherServlet

• Spring MVC 구조의 핵심 객체는 DispatcherServlet이라고 할 수 있다.
• HttpServlet을 상속받아 서블릿으로 동작한다.
• Spring boot는 DispatcherServlet 을 서블릿으로 자동으로 등록하면서 모든 경로에 대해서 매핑한다.
• doDispatch()를 호출함으로써 클라이언트의 요청을 처리한다.

HandlerMapping

• Handler들에 대한 매핑정보를 갖고 있는 객체
• 요청에 알맞은 Handler를 찾아 반환시켜준다.

HandlerAdapter

• HandlerMapping에서 받아온 Handler를 처리해주는 객체

---

3. 동작 방식(DispatcherServlet & HandlerMapping & HandlerAdapter)

 모든 과정은 DispatcherServlet의 doDispatch()메서드를 통해 동작한다.

1. getHandler()

• 요청정보를 가지고 모든 HandlerMapping들을 하나씩 대조해가면서 사용해 적절한 Handler를 반환시켜준다.

mappedHandler = getHandler(processedRequest);
//////////
//////////
//getHandler() 로직
for (HandlerMapping mapping : this.handlerMappings) {
				HandlerExecutionChain handler = mapping.getHandler(request); // HandlerMapping.getHandler
				if (handler != null) {
					return handler;
				}
			}

※ getHandler() 메서드 내에 getHandler()메서드가 하나 더 호출되는데 이는 HandlerMapping의 getHandler()이며 요청정보를 통해 Handler를 실제로 받아오는 서로 다른 메서드이다.

2. getHandlerAdapter()

• 모든 HandlerAdpater들을 뒤져서 앞서 찾아온 Handler를 처리해줄 수 있는 HandlerAdapter를 찾아 반환시켜준다.

HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

3. HandlerAdapter.handle()

• 찾아온 HandlerAdapter를 통해 Handler의 로직을 실행시켜 ModelAndView객체를 반환시켜준다.

mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

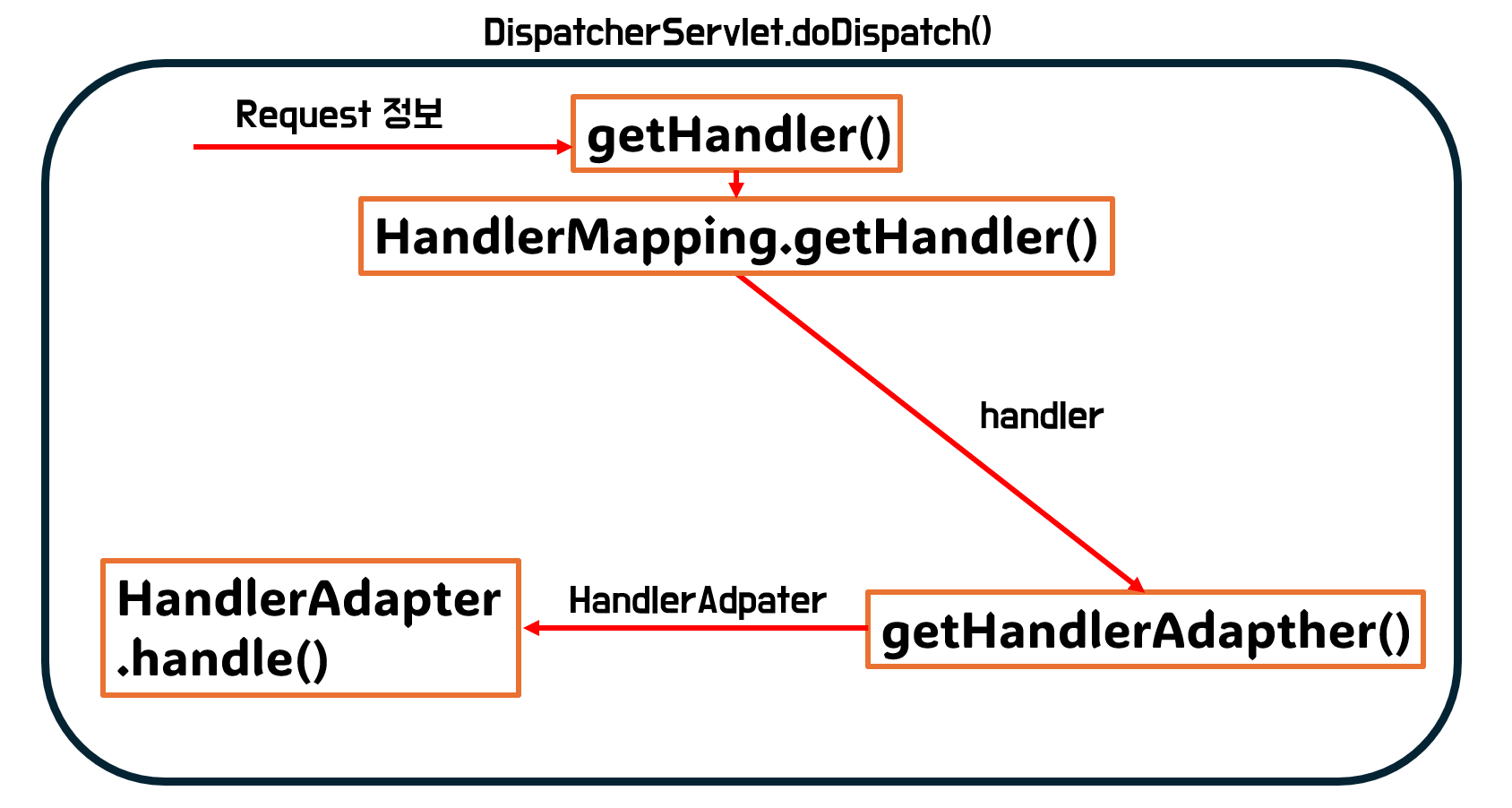

그림으로 이해하기 쉽게 정리해봤다.





4. 마치며

 너무 깊게 파고드는 감이 없지 않아있지만 SpringMvc는 스프링부트의 핵심 구조이므로 확실하게 이해하고 넘어가면 좋을거 같다고 생각해 한번 정리해보았다.

 정리해보니 생각보다 간단한 구조였다.
