[2-3차 프로젝트] 블루/그린 배포 방식으로 CI/CD 파이프라인 구축하기 - 2. CI/CD 파이프라인 구축

✅ 개요

지난 포스트에서 기본적인 인프라 구성은 완료했었다.

이번 포스트에선 Github Actions를 통해 본격적으로 CI/CD 파이프라인을 구축해보겠다.



✅ 1. Github Actions 사용자 생성

Github Actions는 다양한 AWS 인프라에 접근해야 한다. 따라서 그 권한을 가진 사용자를 설정해준다.

해당 사용자는 다음의 세 가지 정책을 가진다.

1. AmazonEC2ContainerRegistryFullAccess: ECR에 Spring Boot 이미지를 업로드하기 위함
2. AmazonS3FullAccess: S3에 CodeDeploy 관련 파일 및 기타 파일을 업로드 하기 위함
3. AWSCodeDeployFullAccess: CodeDeploy에게 배포명령을 내리기 위함

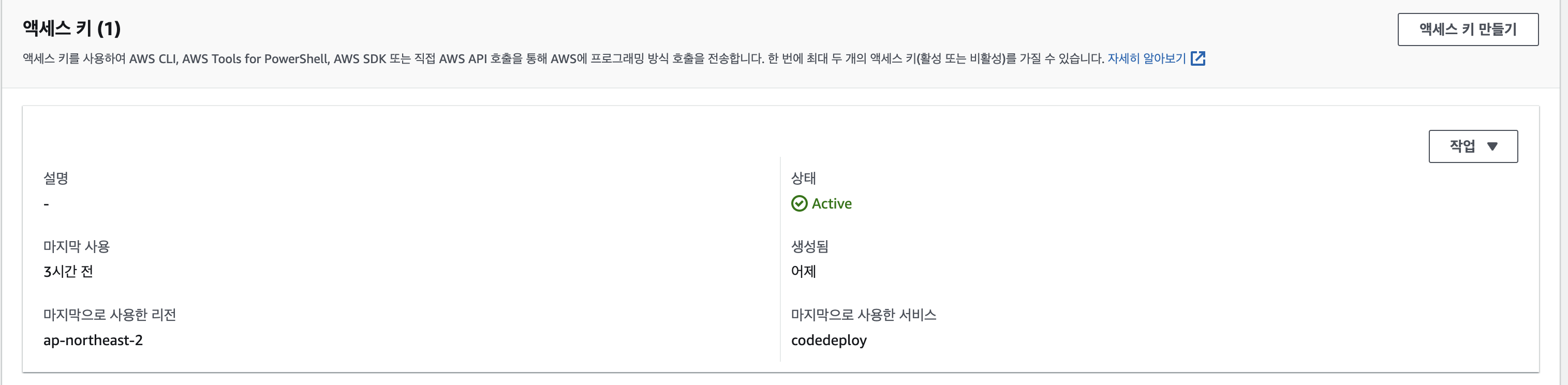

액세스 키 발급



✅ 2. Dockerfile 작성

스프링부트 프로젝트를 빌드해서 해당 파일을 이미지로 만든다.

FROM openjdk:17-jdk

COPY build/libs/*SNAPSHOT.jar app.jar

ENTRYPOINT ["java", "-jar", "/app.jar"]



✅ 3. Docker-Compose 파일 작성

블루 서버, 그린 서버에 대한 Docker-Compose 파일을 작성한다.



1️⃣ compose.blue.yml

services:
  blue:
    image: 211125297893.dkr.ecr.ap-northeast-2.amazonaws.com/sscanner-backend
    container_name: blue-server
    ports:
      - "8081:8080"
    environment:
      - HOME_URL
      - HOME_USERNAME
      - HOME_PASSWORD
      - AWS_ACCESS_KEY
      - AWS_SECRET_KEY
      - AWS_REGION
      - REDIS_HOST
      - REDIS_PORT
      - BUCKET_NAME
      - BASE_URL



2️⃣ compose.green.yml

services:
  green:
    image: 211125297893.dkr.ecr.ap-northeast-2.amazonaws.com/sscanner-backend
    container_name: green-server
    ports:
      - "8082:8080"
    environment:
      - HOME_URL
      - HOME_USERNAME
      - HOME_PASSWORD
      - AWS_ACCESS_KEY
      - AWS_SECRET_KEY
      - AWS_REGION
      - REDIS_HOST
      - REDIS_PORT
      - BUCKET_NAME
      - BASE_URL

기본적으로 다 똑같지만 port번호만 다르다.



✅ 3. CodeDeploy 파일 작성

1️⃣ appspec.yml

CodeDeploy의 핵심이 되는 파일이다.

version: 0.0
os: linux

files:
  - source: /
    destination: /home/ubuntu/sscanner

permissions:
  - object: /home/ubuntu/sscanner
    owner: ubuntu
    group: ubuntu

hooks:
  ApplicationStart:
    - location: scripts/start-server.sh
      timeout: 60
      runas: ubuntu



files:
  - source: /
    destination: /home/ubuntu/sscanner

• source: S3에서 어떤 파일들을 다운 받을지
• destination: 다운받은 파일을 EC2 어느 폴더에 넣을지

이 파일을 보고 나는 처음에 의문이 들었다. S3에 대한 정보를 기재한 적이 없는데 어떻게 파일을 읽어올까?

이는 아래 github actions에서 CodeDeploy에게 명령을 내릴 때 기재한다.

자세한건 github actions 코드를 설명할 때 이야기하겠다.

hooks:
  ApplicationStart:
    - location: scripts/start-server.sh
      timeout: 60
      runas: ubuntu

다운이 완료되고 나면 실행되는 hook이다

scripts/start-server.sh의 명령어들을 실행한다.



2️⃣ scripts/start-server.sh

해당 파일은 S3에서 관련 파일들을 업로드 한 뒤, EC2에서 실행될 명령어 들이다.

#!/bin/bash

NGINX_CONF="/etc/nginx/sites-available/default"

cd /home/ubuntu/sscanner/docker-compose/
# 이미지 업데이트
docker pull 211125297893.dkr.ecr.ap-northeast-2.amazonaws.com/sscanner-backend

# 현재 실행 중인 서버 확인 (블루 서버가 실행 중인지 확인)
if docker ps | grep -q "blue-server"; then
  echo "블루 서버가 실행 중입니다. 그린 서버로 배포합니다."

  # 그린 서버 배포
  docker compose -f compose.green.yml up -d green --build

  # 블루 서버 삭제
  docker compose -f compose.blue.yml down

  # 사용하지 않는 이미지 삭제
  docker image prune -af

  NEW_SERVER="green"
else
  echo "그린 서버가 실행 중입니다. 블루 서버로 배포합니다."

  # 블루 서버 배포
  docker compose -f compose.blue.yml up -d blue --build

  # 그린 서버 삭제
  docker compose -f compose.green.yml down

  # 사용하지 않는 이미지 삭제
  docker image prune -af

  NEW_SERVER="blue"
fi

echo "------- $NEW_SERVER 서버 배포 완료 --------"

복잡해보이는데 로직은 간단하다.

1. 먼저 ECR에서 Spring boot 이미지를 다운받는다.(있다면 새로운 걸로 업데이트)
2. 현재 실행 중인 서버가 블루 서버라면 블루 서버 동작을 멈추고 그린 서버를 실행한다.
3. 반대로 현재 실행 중인 서버가 그린 서버라면 그린 서버 동작을 멈추고 블루 서버를 실행한다.



✅ 3. Nginx 프록시 설정

EC2에서 /etc/nginx/sites-available/default 이동

다음 부분을 추가한다.

upstream backend {
        least_conn;
        # 블루와 그린 서버를 정의합니다.
        server 127.0.0.1:8081 max_fails=3 fail_timeout=10s;  # Blue
        server 127.0.0.1:8082 max_fails=3 fail_timeout=10s;  # Green

}

server {
        listen 443 ssl; # managed by Certbot
        listen [::]:443 ssl ipv6only=on; # managed by Certbot
        server_name ___; # managed by Certbot

        ssl_certificate /etc/letsencrypt/live/___/fullchain.pem; # managed by Certbot
        ssl_certificate_key /etc/letsencrypt/live/___/privkey.pem; # managed by Certbot
        include /etc/letsencrypt/options-ssl-nginx.conf; # managed by Certbot
        ssl_dhparam /etc/letsencrypt/ssl-dhparams.pem; # managed by Certbot

        # 블루/그린 서버로 트래픽 분산
        location / {
                proxy_pass http://backend;
                proxy_next_upstream error timeout http_502;
                proxy_next_upstream_timeout 3s;
                proxy_next_upstream_tries 10;
                proxy_set_header Host $host;
                proxy_set_header X-Real-IP $remote_addr;
                proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                proxy_set_header X-Forwarded-Proto $scheme;
    }

}

현재 실행 중인 서버로 리다이렉트 되도록 설정했다.



✅ 4. github actions yml 파일 작성

많은 과정이 있지만 블루-그린 배포에 있어서 핵심적인 내용 위주로 설명하겠다.

name: CI-CD Pipeline

on:
  push:
    branches:
      [ main ]

jobs:
  CI-CD:
    runs-on: ubuntu-latest
    env:
      # 임시 데이터베이스 환경변수(추후 RDS로 전환할 예정)
      HOME_URL: ${{ secrets.HOME_URL }}
      HOME_USERNAME: ${{ secrets.HOME_USERNAME }}
      HOME_PASSWORD: ${{ secrets.HOME_PASSWORD }}
      # AWS 환경변수
      AWS_ACCESS_KEY: ${{ secrets.AWS_ACCESS_KEY_ID }}
      AWS_SECRET_KEY: ${{ secrets.AWS_SECRET_ACCESS_KEY }}
      AWS_REGION: ap-northeast-2
      # Redis 환경변수
      REDIS_HOST: ${{ secrets.REDIS_HOST }}
      REDIS_PORT: 6379
      # Bucker 환경변수
      BUCKET_NAME: ${{ secrets.BUCKET_NAME}}
      BASE_URL: ${{ secrets.BASE_URL }}

    steps:
      - name: Github Repository 파일 불러오기
        uses: actions/checkout@v4

      - name: JDK 17 버전 설치
        uses: actions/setup-java@v4
        with:
          distribution: temurin
          java-version: 17

      - uses: actions/setup-node@v3
        with:
          node-version: '20'

      - name: Gradle 캐싱
        uses: actions/cache@v3
        with:
          path: |
            ~/.gradle/caches
            ~/.gradle/wrapper
          key: ${{ runner.os }}-gradle-${{ hashFiles('**/*.gradle*', '**/gradle-wrapper.properties') }}
          restore-keys: |
            ${{ runner.os }}-gradle-

      - name: 빌드 권한 부여
        run: chmod +x ./gradlew
        shell: bash

      - name: 빌드 및 테스트
        run: ./gradlew clean build
      - name: AWS Resource에 접근할 수 있게 AWS credentials 설정
        uses: aws-actions/configure-aws-credentials@v4
        with:
          aws-region: ap-northeast-2
          aws-access-key-id: ${{ secrets.AWS_ACCESS_KEY_ID }}
          aws-secret-access-key: ${{ secrets.AWS_SECRET_ACCESS_KEY }}

      - name: ECR에 로그인하기
        id: login-ecr
        uses: aws-actions/amazon-ecr-login@v2

      - name: Docker 이미지 생성
        run: docker build -t sscanner-backend .

      - name: Docker 이미지에 tag 붙이기
        run: docker tag sscanner-backend:latest 211125297893.dkr.ecr.ap-northeast-2.amazonaws.com/sscanner-backend:latest

      - name: ECR에 Docker 이미지 Push
        run: docker push 211125297893.dkr.ecr.ap-northeast-2.amazonaws.com/sscanner-backend:latest

      - name: .env 파일 작성
        run: |
          echo "HOME_URL=${{ secrets.HOME_URL }}" >> docker-compose/.env
          echo "HOME_USERNAME=${{ secrets.HOME_USERNAME }}" >> docker-compose/.env
          echo "HOME_PASSWORD=${{ secrets.HOME_PASSWORD }}" >> docker-compose/.env
          echo "AWS_ACCESS_KEY=${{ secrets.AWS_ACCESS_KEY }}" >> docker-compose/.env
          echo "AWS_SECRET_KEY=${{ secrets.AWS_SECRET_ACCESS_KEY }}" >> docker-compose/.env
          echo "AWS_REGION=ap-northeast-2" >> docker-compose/.env
          echo "REDIS_HOST=${{ secrets.REDIS_HOST }}" >> docker-compose/.env
          echo "REDIS_PORT=6379" >> docker-compose/.env
          echo "BUCKET_NAME=${{ secrets.BUCKET_NAME }}" >> docker-compose/.env
          echo "BASE_URL=${{ secrets.BASE_URL }}" >> docker-compose/.env

      - name: 압축하기
        run: tar -czvf $GITHUB_SHA.tar.gz appspec.yml scripts docker-compose

      - name: S3에 프로젝트 폴더 업데이트 하기
        run: aws s3 cp --region ap-northeast-2 ./$GITHUB_SHA.tar.gz s3://sscanner-bucket-codedeployfiles/$GITHUB_SHA.tar.gz

      - name: CodeDeploy를 활용해 EC2에 프로젝트 코드 배포
        run: aws deploy create-deployment
          --application-name sscanner-code_deploy
          --deployment-group-name Production
          --deployment-config-name CodeDeployDefault.AllAtOnce
          --s3-location bucket=sscanner-bucket-codedeployfiles,bundleType=tgz,key=$GITHUB_SHA.tar.gz

1️⃣ 빌드 및 테스트

- name: 빌드 및 테스트
        run: ./gradlew clean build
      - name: AWS Resource에 접근할 수 있게 AWS credentials 설정
        uses: aws-actions/configure-aws-credentials@v4
        with:
          aws-region: ap-northeast-2
          aws-access-key-id: ${{ secrets.AWS_ACCESS_KEY_ID }}
          aws-secret-access-key: ${{ secrets.AWS_SECRET_ACCESS_KEY }}

스프링부트 프로젝트 빌드 파일을 Docker 이미지로 만들기 위해 빌드 및 테스트를 진행한다.



2️⃣ ECR에 스프링 부트 빌드 파일 Docker 이미지 업로드

- name: ECR에 로그인하기
        id: login-ecr
        uses: aws-actions/amazon-ecr-login@v2

      - name: Docker 이미지 생성
        run: docker build -t sscanner-backend .

      - name: Docker 이미지에 tag 붙이기
        run: docker tag sscanner-backend:latest 211125297893.dkr.ecr.ap-northeast-2.amazonaws.com/sscanner-backend:latest

      - name: ECR에 Docker 이미지 Push
        run: docker push 211125297893.dkr.ecr.ap-northeast-2.amazonaws.com/sscanner-backend:latest



3️⃣ .env 파일 작성

- name: .env 파일 작성
        run: |
          echo "HOME_URL=${{ secrets.HOME_URL }}" >> docker-compose/.env
          echo "HOME_USERNAME=${{ secrets.HOME_USERNAME }}" >> docker-compose/.env
          echo "HOME_PASSWORD=${{ secrets.HOME_PASSWORD }}" >> docker-compose/.env
          echo "AWS_ACCESS_KEY=${{ secrets.AWS_ACCESS_KEY }}" >> docker-compose/.env
          echo "AWS_SECRET_KEY=${{ secrets.AWS_SECRET_ACCESS_KEY }}" >> docker-compose/.env
          echo "AWS_REGION=ap-northeast-2" >> docker-compose/.env
          echo "REDIS_HOST=${{ secrets.REDIS_HOST }}" >> docker-compose/.env
          echo "REDIS_PORT=6379" >> docker-compose/.env
          echo "BUCKET_NAME=${{ secrets.BUCKET_NAME }}" >> docker-compose/.env
          echo "BASE_URL=${{ secrets.BASE_URL }}" >> docker-compose/.env

docker는 독립적인 환경이기 때문에 환경변수를 컨테이너 별로 설정해주어야 한다. 이때 .env파일은 반드시 docker-compose 파일과 동일한 디렉토리 폴더에 위치해야 한다.



앞서 작성했던 블루,그린 서버 Docker Compose 파일을 다시보자.

compose.blue.yml

services:
  blue:
    image: 211125297893.dkr.ecr.ap-northeast-2.amazonaws.com/sscanner-backend
    container_name: blue-server
    ports:
      - "8081:8080"
    environment:
      - HOME_URL
      - HOME_USERNAME
      - HOME_PASSWORD
      - AWS_ACCESS_KEY
      - AWS_SECRET_KEY
      - AWS_REGION
      - REDIS_HOST
      - REDIS_PORT
      - BUCKET_NAME
      - BASE_URL

compose.green.yml

services:
  green:
    image: 211125297893.dkr.ecr.ap-northeast-2.amazonaws.com/sscanner-backend
    container_name: green-server
    ports:
      - "8082:8080"
    environment:
      - HOME_URL
      - HOME_USERNAME
      - HOME_PASSWORD
      - AWS_ACCESS_KEY
      - AWS_SECRET_KEY
      - AWS_REGION
      - REDIS_HOST
      - REDIS_PORT
      - BUCKET_NAME
      - BASE_URL

해당 Compose 파일에 환경변수를 모두 기재해준 것을 알 수 있는데 각 컨테이너는 독립적인 환경에서 동작하기 때문에 일일이 추가해야 각 컨테이너에서 정상적으로 스프링부트 서버가 돌아간다.



4️⃣ S3에 CodeDeploy 관련 폴더 및 Docker Compose 폴더 업로드

- name: 압축하기
  run: tar -czvf $GITHUB_SHA.tar.gz appspec.yml scripts docker-compose

- name: S3에 프로젝트 폴더 업데이트 하기
  run: aws s3 cp --region ap-northeast-2 ./$GITHUB_SHA.tar.gz s3://sscanner-bucket-codedeployfiles/$GITHUB_SHA.tar.gz



5️⃣ CodeDeploy에 배포 명령

- name: CodeDeploy를 활용해 EC2에 프로젝트 코드 배포
    run: aws deploy create-deployment
      --application-name sscanner-code_deploy
      --deployment-group-name Production
      --deployment-config-name CodeDeployDefault.AllAtOnce
      --s3-location bucket=sscanner-bucket-codedeployfiles,bundleType=tgz,key=$GITHUB_SHA.tar.gz

여기서 관련 파일을 읽어올 S3 bucket을 명시해준다.

appspec.yml에서는 해당 버킷의 파일을 다운 받아 복사한다.



✅ 배포 테스트

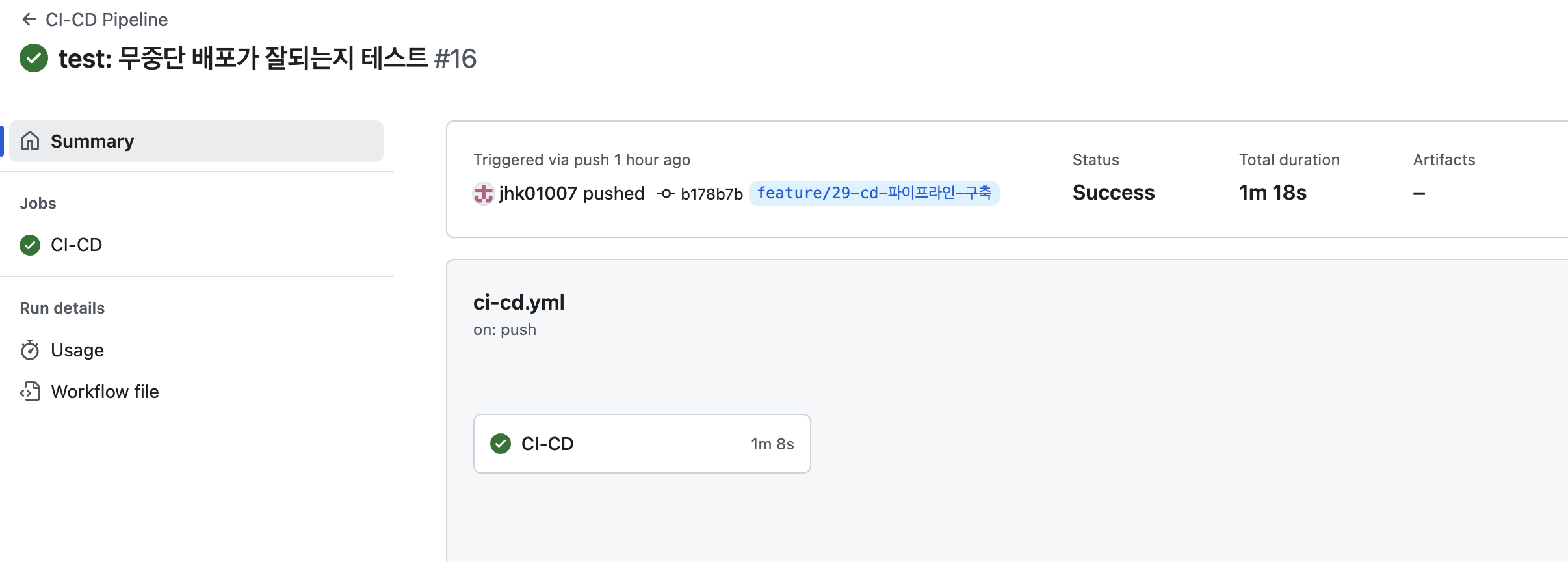

[Github Actions]

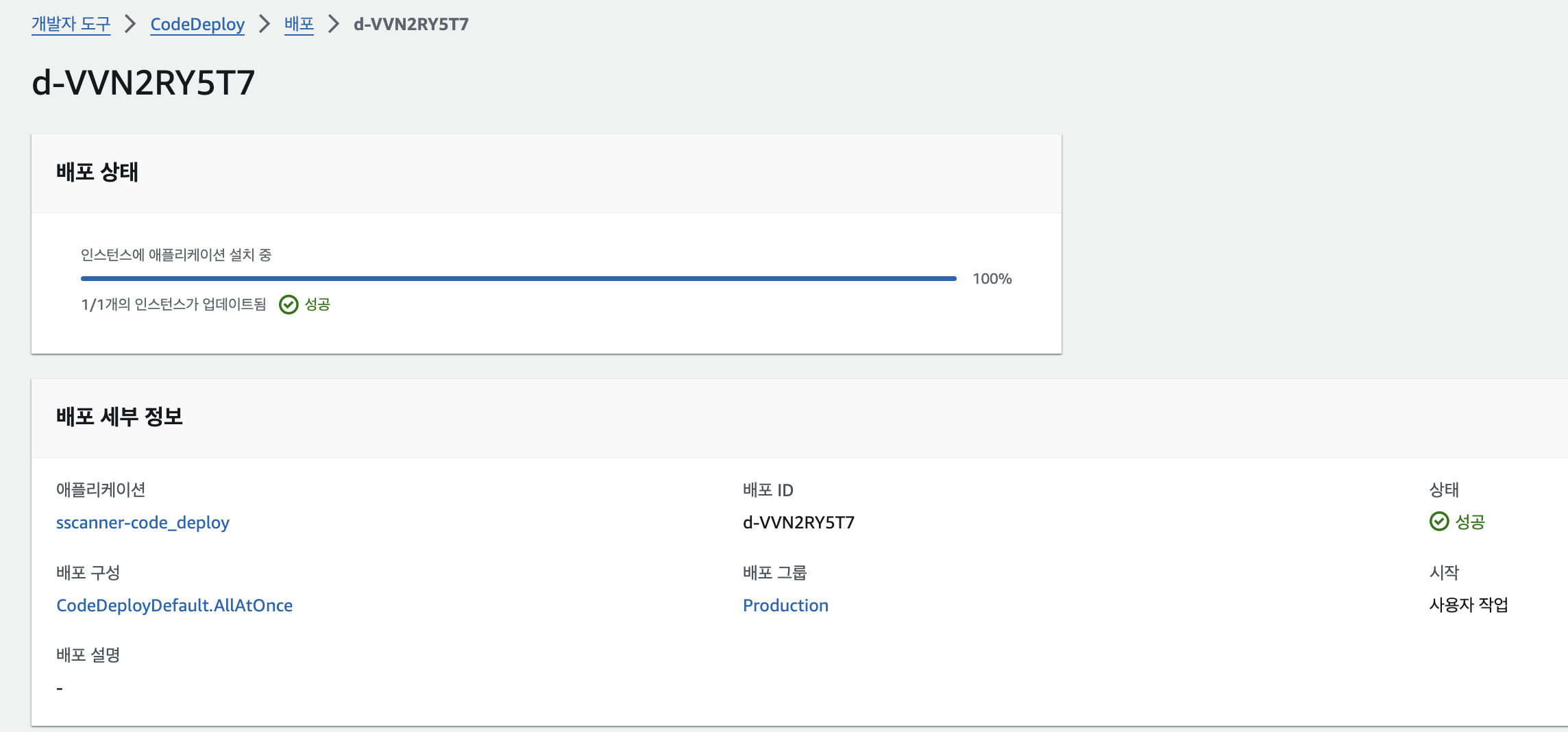

[CodeDeploy]

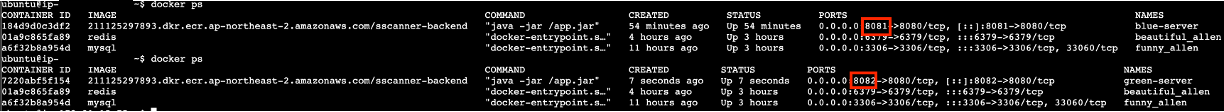

[EC2]

배포할 때 마다 포트가 변경되면서 실행되는 것을 알 수 있다.



하지만…

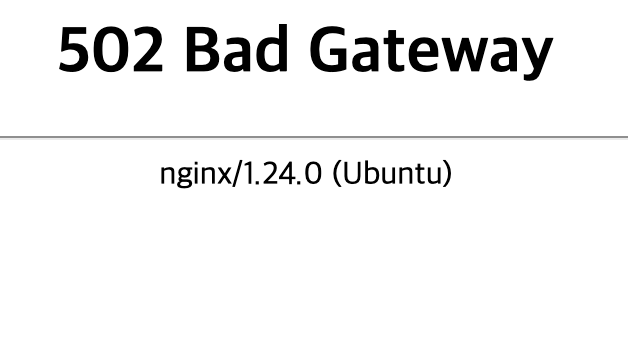

배포 과정 중 새로고침을 눌러보면 일정시간동안 502 Bad Gateway 오류가 발생한다.

이는 내가 의도했던 바가 아니다. 단 한순간 이라도 서비스가 끊기지 않는 것이 무중단 배포의 최종 목적이다.

다음 포스트에서는 이 문제를 해결하는 과정을 적어보도록 하겠다.
